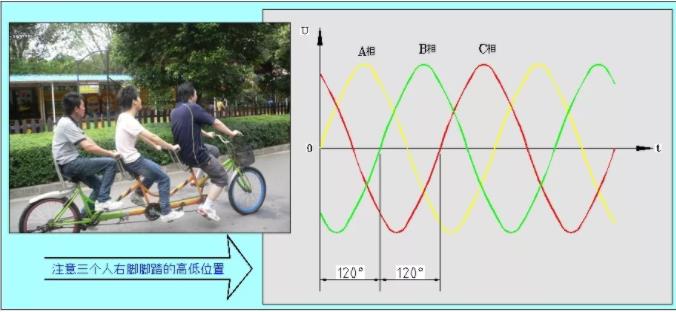

某天，我到海邊去兜風。突然看到三人自行車，很有意思?？粗齻€(gè)人慢慢地騎著同一輛自行車越來越近，越過我身邊，然后越來越遠，……。
突然，我有一個想法。當自行車遠去后，我發現從后面看三個人的背影，他們踩腳踏的姿勢正好就是上下運動，腳踏轉軸重疊，而且還就是正弦規律。

我想，這不就是三相交流電三個繞組的運行規律嗎？而且波形也一致。
由于三個人腳踏的旋轉角度正好錯開120度，設腳踏的高度為M，于是我從后面看他們?nèi)齻€(gè)人的腳踏位置為：

Y=Msin0+Msin120+Msin240=M(sin0+sin120+sin240)=0

也就是說，此三個人的腳踏高度的總和為零。

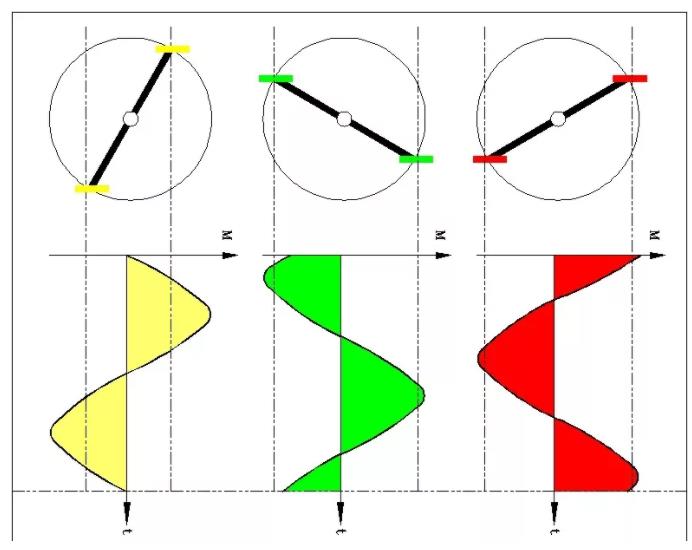

于是，對于單個人來說，腳踏的曲線類似于單相交流電；對于三個人來說，3套腳踏地曲線類似于三相交流電。曲線如下：

是不是和三相交流電的波形非常類似？
同時，此三人都做了功，使得這輛車在路上運動，并且越來越遠離了我。這可不就類似于三相交流電做功嗎？！
從任何一個人做功來看，他是按圓周運動去踩腳踏。但從右腳腳踏距離腳踏機構的圓心處上下高度來看，其實就是按時間變化的正弦波。也即上圖中的黃色線。
從三個人的集體做功來看，就是上圖中黃色、綠色和紅色三條正弦波曲線。
這就是單相交流電與三相交流電的區別：一個人踩腳踏相當于單相交流電，而三個人的集體踩腳踏相當于三相交流電。
我們知道，電機中有三套繞組，這三套繞組繞制時相互之間產生的空間角度是120度，就相當于三套腳踏。三套繞組引出后構成三條相線，而三個繞組的公共點匯集到一起，構成中性線N，引出為零線。
在任意時刻，右腳腳踏相對腳踏中心點的垂直高度就相當于電壓的幅值，它的絕對值在0到220V的1.414倍之間變化取值。
任意兩副右腳腳踏垂直高度的偏差就相當于線電壓，它的絕對值在0到380V的1.414倍之間變化取值。
